Резьбонакатные ролики к резьбонакатным головкам: ВНГН, ВНГН-трап., ВНГТ, накатные ролики

Ролики резьбонакатные для накатывания метрической
резьбы к резьбонакатным головкам ВНГН

ТУ2-035-642-78

Ролики резьбонакатные, 45-45х4.5, к головке ВНГН-5БМ, шаг резьбы 4.5

Резьбонакатные ролики к головкам ВНГН, называемые так же - накатные ролики, предназначены для накатывания наружных правых и левых метрических резьб с профилем по ГОСТ 9150-81 с полем допуска 6g по ГОСТ 16093-81 на деталях из углеродистых, конструкционных, коррозионностойких сталей, цветных металлов и сплавов с относительным удлинением более 8% и твердостью не более 200 НВ в составе резьбонакатных головок.

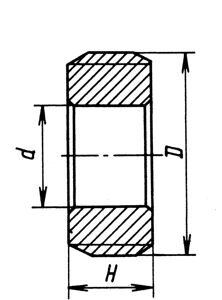

размерный эскиз роликов к головкам ВНГН, ВНГН-трап.

 размерный эскиз роликов к головкам ВНГН, ВНГН-трап

 обозначение, шаги резьб, Роликов к головке ВНГН-2, из каталога завода ФРЕЗЕР

обозначение, шаги резьб, Роликов к головке ВНГН-2, с каталога завода ФРЕЗЕР

обозначение, шаги резьб, Роликов к головкам ВНГН-3М - 5М, с каталога завода ФРЕЗЕР

обозначение, шаги резьб, Роликов к головкам ВНГН, ВНГН-трап, с каталога завода ФРЕЗЕР

 Резьбонакатная головка ВНГН-5БМ лев., с роликами 36-39х4

  Ролики резьбонакатные изготавливаются из сталей марок Х12МФ и Х6ВФ по ГОСТ 5950-73.

Ролики резьбонакатные имеют Твердость - 58-61 НRСэ.

Комплект резбонакатных роликов для резьбонакатных головок состоит из трех штук.


 Ролики резьбонакатные для накатывания трапецеидальной резьбы
к резьбонакатным головкам ВНГН-трап
ТУ2-035-642-78

 Ролики резьбонакатные, 40-42х6, к головке ВНГН-трап. 3М, шаг резбы 6.0

 Резьбонакатные ролики к головкам ВНГН-трап., называемые так же - накатные ролики, предназначены для накатывания наружных правых и левых трапецеидальных резьб с профилем по ГОСТ 9484-81 8-ой степени точности по ГОСТ 9562-81 на деталях из углеродистых, конструкционных, коррозионностойких сталей, цветных металлов и сплавов с относительным удлиннением более 8% и твердостью не более 200 НВ в составе разьбонакатных головок.

обозначение, шаги резьб, Роликов к головкам ВНГН-трап, из каталога завода ФРЕЗЕР

обозначение, шаги резьб, Роликов к головкам ВНГН, ВНГН-трап, с каталога завода ФРЕЗЕР

 фотогалерея :

 ролики к резьбонакатной к головке ВНГН-трап. 2М, 26-28 шаг 5,

ролики к резьбонакатной к головке ВНГН-трап. 3М, 40-42 шаг 6

Ролики резьбонакатные изготавливаютя из сталей марок Х12МФ и Х6ВФ по ГОСТ 5950-73.

Ролики резьбонакатные имеют Твердость - 58-61 НRСэ.

Комплект резьбонакатных роликов для резьбонакатных головок состоит из трех штук.


  Ролики резьбонакатные для накатывания

правых трубных цилиндрических резьб
к
резьбонакатным головкам ВНГТ

ТУ2– 035-330-73

Ролики резьбонакатные ГТ G 3/4", комплект 4 шт., к резьбонакатной головке ВНГТ

Резьбонакатные ролики  к резьбонакатным головкам ВНГТ, называемые так же - накатные ролики, предназначены для накатывания наружных правых трубных цилиндрических резьб с профилем ГОСТ 6357-81 класса точности В, размером G ½"- G2" на трубах легких и гладкообрезных легких, предназначенных  под накатку резьбы, по ГОСТ 3262-75

  размерный эскиз роликов к головкам ВНГТ

размерный эскиз роликов к головкам ВНГТобозначение, шаги резьб, Роликов НП к головкам ВНГТ, из каталога завода ФРЕЗЕР

обозначение, шаги резьб, Роликов к головке ВНГТ, количество роликов в комплекте, с каталога завода ФРЕЗЕР

 Фотогалерея:

 Ролики резьбонакатные ГТ G 3/4", комплект 4 шт.

Ролики резьбонакатные ГТ G 1½", комплект 6 шт.

Ролики имеют кольцевую нарезку витков.

Материал накатных роликов: сталь марок Х12М1, Х6ВФ, по ГОСТ 5950-73.

 Твердость роликов 58… 61 HRC.
