Шпильки запрессовываемые ОСТ 4Г 0.892-006-81

Шпильки запрессовываемые ОСТ 4Г 0.892-006-81 предназначены для установки на панелях, шасси и других деталях из алюминиевых сплавов, латуни и стали (например, АМц, Д16, Л63, стали 10, 20, 35) и других металлов и сплавов, которые при прочности ( от 18 до 50 кгс/мм2 ) обладают достаточной пластичностью.

Узел "шпилька-панель" рассчитан на те же нагрузки, которые допускают стандартные гайки из стали, имеющие класс прочности 8 по- ГОСТ 1759-70.

По конструкции и в зависимости от установки шпильки ОСТ 4Г 0.892-006-81 разделяется на два типа (табл. I):

  • тип I - для установки только в сквозные отверстия (черт.I);
  • тип II - для установки в глухие отверстия (черт. 2).

Шпильки типа II предназначаются, в основном, для крепления наружных панелей, щитов и стенок к каркасам и в тех случаях, когда по тем или иным соображениям на лицевых плоскостях этих деталей не должны быть видны крепежные детали.

image002-Шпильки

Пример применения шпилек тип I  (черт. 1) :

1 – шпилька, 2 – панель

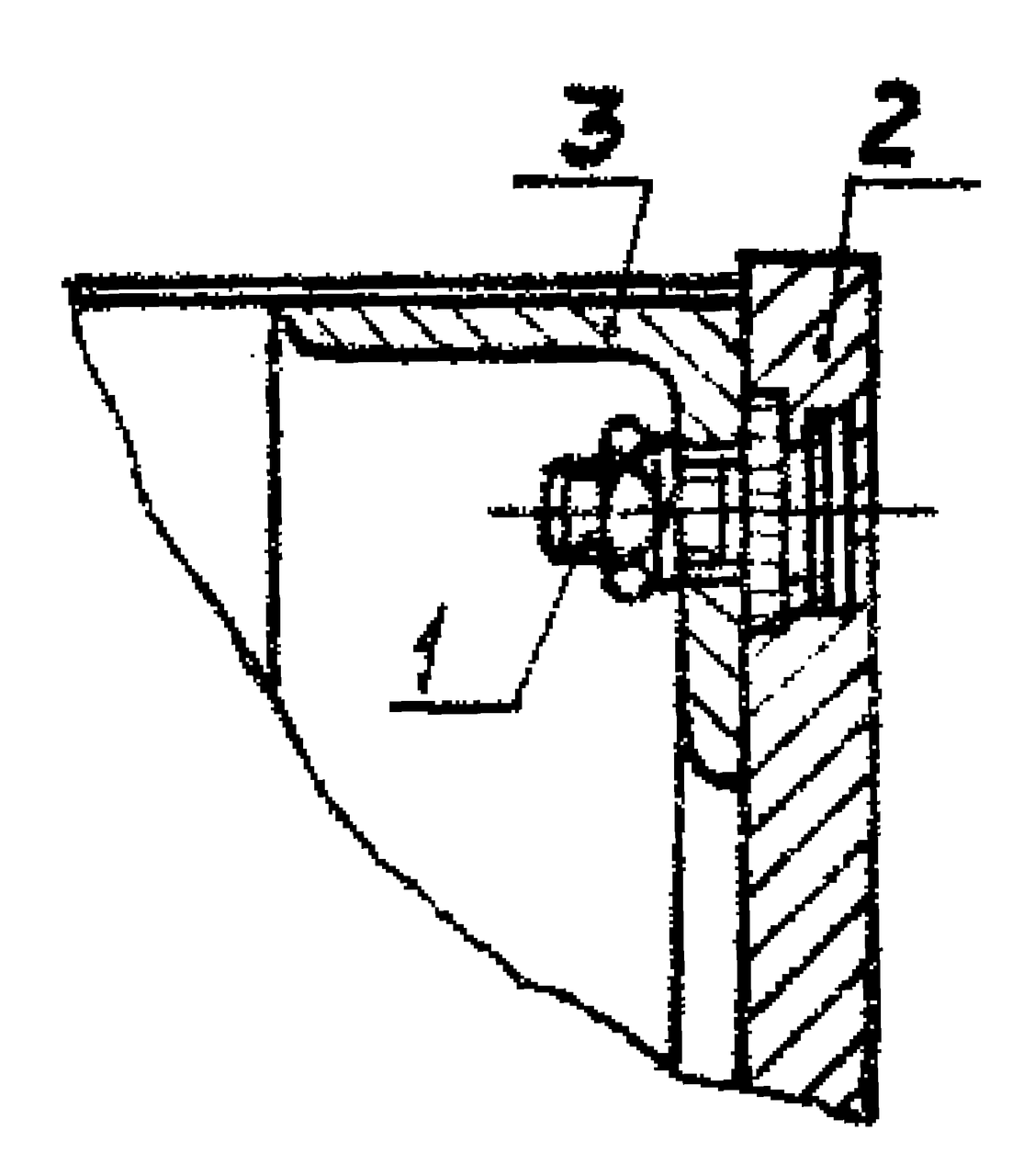

Пример применения шпилек тип II (черт. 2):

1 – шпилька, 2 – панель, 3 - каркас

Шпильки запрессовываемые ОСТ 4Г 0.892-006-81, типа I и типа II производятся с метрической резьбой с размерами от М2 до М6, из сталей 45, 30ХГСА, с классом прочности 6.6, 10.9, с покрытиями цинковым (01) или кадмиевым (02) с хроматированием с толщиной покрытия от 3 мкм до 9мкм.

Пример условного обозначения и записи в технической документации:

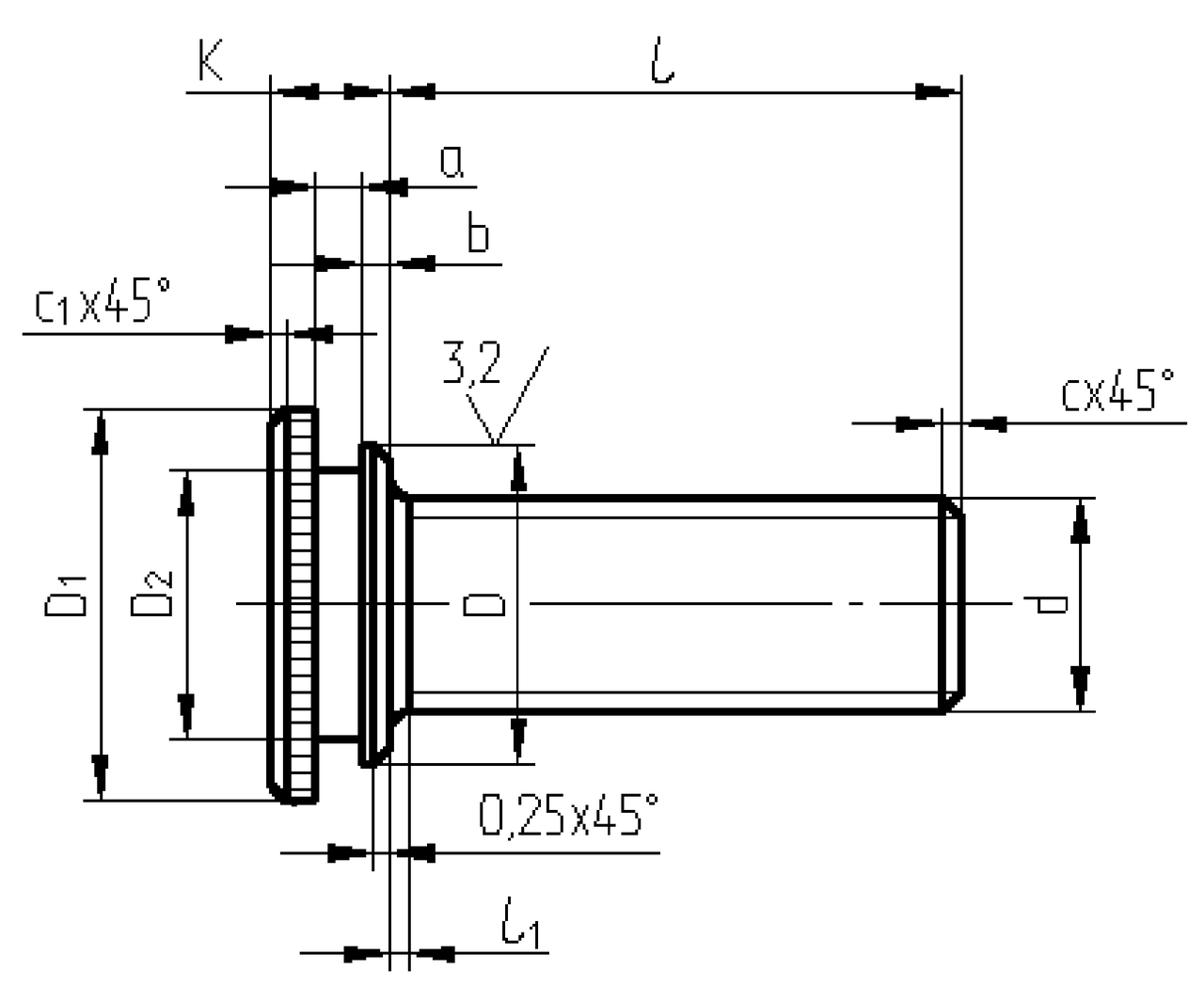

размерный эскиз шпилек типа I

Рифление прямое 0.5, ГОСТ 21474-75

обозначение шпилек типа I, диаметром резьбы d =2.5 мм, с полем допуска резьбы 6g, длиной шпильки l = 10 мм, класса прочности 10.9, из стали 30ХГСА, с цинковым покрытием с хроматированием 3 мкм:
Шпилька М2.5-6g х 10.109. 30ХГСА.013 ОСТ 4Г 0.892.006-81

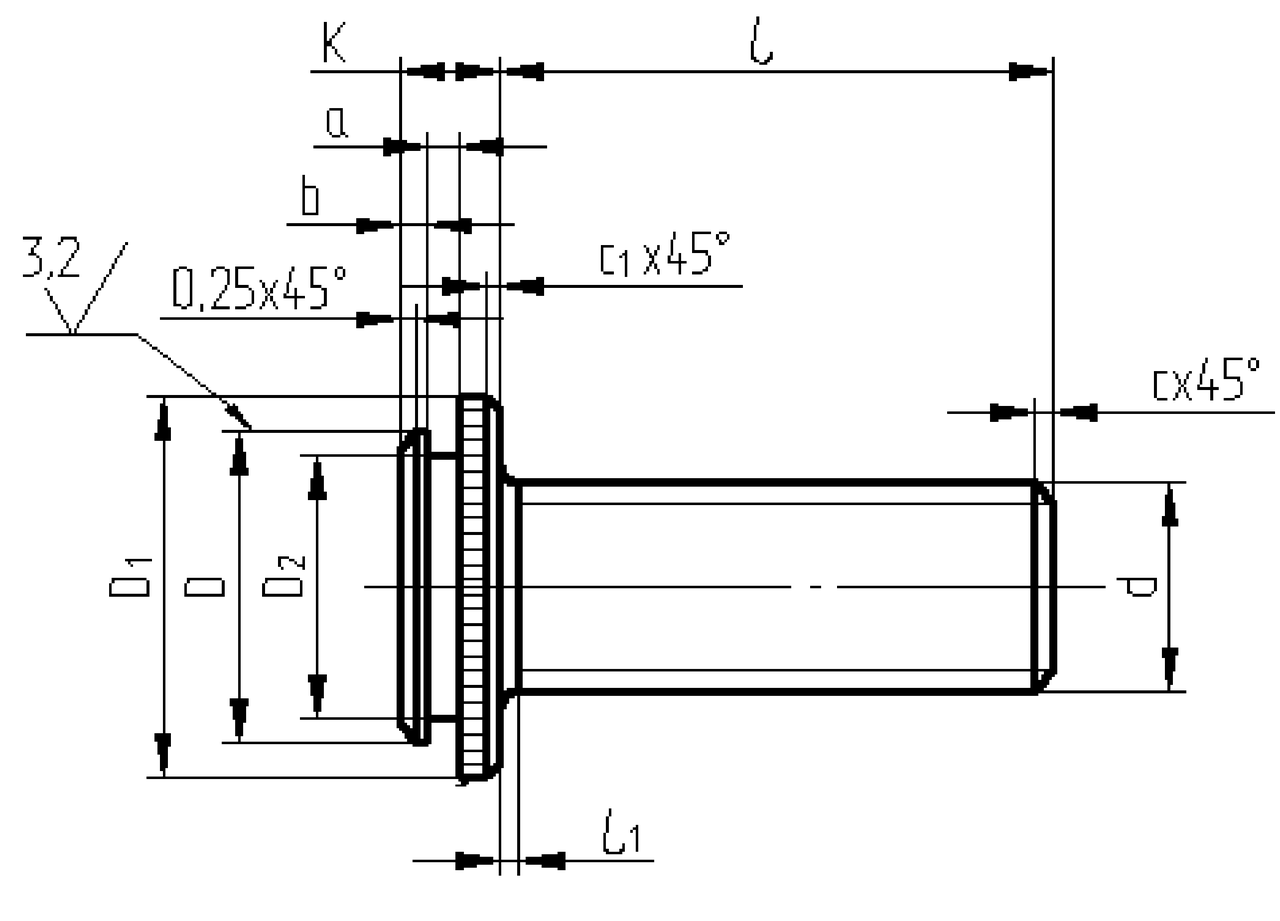

размерный эскиз шпилек типа II
Рифление прямое 0.5, ГОСТ 21474-75

Обозначение шпилек типа II, диаметром резьбы d =2.5 мм, с полем допуска резьбы 6g, длиной шпильки l = 10 мм, класса прочности 10.9, из стали 30ХГСА, с цинковым покрытием с хроматированием 3 мкм:
Шпилька II М6-6g х 12.109. 30ХГСА.019    ОСТ 4Г 0.892.006-81

Обозначение шпилек типа II, диаметром резьбы d = 5 мм, с полем допуска резьбы 6e, длиной шпильки l = 22 мм, класса прочности 6.6, из стали 45, с кадмиевым покрытием с хроматированием 9 мкм:
Шпилька II М5-6e х 22.66.45.019     ОСТ 4Г 0.892.006-81
