Втулки резьбовые ОСТ 4Г 0.822.009

Настоящий отраслевой стандарт распространяется на втулки резьбовые ОСТ 4Г 0.822.001 - ОСТ 4Г 0.822.009, предназначенные для закрепления в деталях с тонкими стенками (где невозможно осуществить нарезку резьбы необходимой длины), в деталях из алюминиевых и магниевых сплавов, гетинакса, текстолита, пластмасс с целью обеспечения надежности резьбового соединения и включенные в ОСТ 4Г 0.822.002 - ОСТ 4Г 0.822.008.

Стандарт устанавливает для опрессовываемых, развальцовываемых, ввертываемых и запрессовываемых резьбовых втулок: основные положения в работе со стандартами; назначение, область применения и номенклатуру; указания по выбору; условные обозначения и запись в технической документации. Технические требования к резьбовым втулкам изложены в ОСТ 4Г 0.822.009

Пример условного обозначения втулок ЮПИЯ, АИСТ, Втулки БА, ЮПИЯ - БА,

- ОСТ 4Г 0.822.009

Материалы втулок: нержавеющая сталь, углеродистая сталь, латунь.

Варианты покрытий втулок: Хим.пас; Ц.хр., Кд.хр; Hикель.

ОСТ 4Г 0.822.001  Втулки резьбовые (БА, ЮПИЯ), Основные положения, назначение втулок, указания по выбору.

ПРОСМОТР  наглядных Таблиц переводов  обозначений втулок ЮПИЯ - БА по основным характеристикам применения :

ОСТ 4Г 0.822.002  Втулки резьбовые опрессовываемые Сквозные и Глухие,
ОСТ 4Г 0.822.003  Втулки резьбовые развальцовываемые Сквозные и Глухие,
ОСТ 4Г 0.822.004  Втулки резьбовые развальцовываемые шестигранные,
ОСТ 4Г 0.822.005  Втулки резьбовые развальцовываемые под невыпадающие винты с Короткой резьбой и с Длинной резьбой,
ОСТ 4Г 0.822.006  Втулки резьбовые развальцовываемые шестигранные под невыпадающие винты,
ОСТ 4Г 0.822.007  Втулки резьбовые ввёртываемые,
ОСТ 4Г 0.822.008  Втулки резьбовые запрессовываемые,
ОСТ 4Г 0.822.009  Втулки резьбовые. Технические требования и условия.

===================================================

 Втулки резьбовые опрессовываемые Сквозные и Глухие -

  ОСТ 4Г 0.822.002

Втулки резьбовые опрессовываемые ОСТ 4Г 0.822.002

 ОСТ 4Г 0.822.002

  Таблица перевода обозначений втулок БА - ЮПИЯ  - СКАЧАТЬ

  и основных характеристик: назначение, применяемость, конструкция-эскиз, номиналы резьб, материалы, покрытие.

Втулки резьбовые опрессовываемые, ОСТ 4Г 0.822.002

 =====================================================================

 Втулки резьбовые развальцовываемые   Сквозные и Глухие -

 ОСТ 4Г 0.822.003


ОСТ 4Г 0.822.003

  Таблица перевода обозначений втулок БА - ЮПИЯ - СКАЧАТЬ

 и основных характеристик: назначение, применяемость, конструкция-эскиз, номиналы резьб, материалы, покрытие.

 ==================================================================

 Втулки резьбовые развальцовываемые шестигранные -

ОСТ 4Г 0.822.004


ОСТ 4Г 0.822.004

Таблица перевода обозначений втулок БА - ЮПИЯ - СКАЧАТЬ

и основных характеристик: назначение, применяемость, конструкция-эскиз, номиналы резьб, материалы, покрытие.

 ==================================================================

Втулки резьбовые развальцовываемые под невыпадающие винты -

 ОСТ 4Г 0.822.005




ОСТ 4Г 0.822.005

  Таблица перевода обозначений втулок БА - ЮПИЯ - СКАЧАТЬ

и основных характеристик: назначение, применяемость, конструкция-эскиз, номиналы резьб, материалы, покрытие.

Фотогалерея: Втулки резьбовые развальцовываемые под невыпадающие винты, ЮПИЯ.713361.008-11, Л63, Хим.пасс., ОСТ 4Г 0.822.005

===================================================================

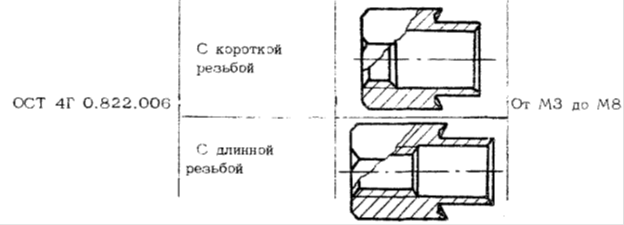

 Втулки резьбовые развальцовываемые шестигранные под невыпадающие винты - ОСТ 4Г 0.822.006





ОСТ 4Г 0.822.006

   Таблица перевода обозначений втулок БА - ЮПИЯ - СКАЧАТЬ

и основных характеристик: назначение, применяемость, конструкция-эскиз, номиналы резьб, материалы, покрытие.

===================================================================

 Втулки резьбовые ввёртываемые без Буртика и с Буртиком

-ОСТ 4Г 0.822.007



ОСТ 4Г 0.822.007

   Таблица перевода обозначений втулок БА - ЮПИЯ - СКАЧАТЬ

и основных характеристик: назначение, применяемость, конструкция-эскиз, номиналы резьб, материалы, покрытие.

Фотогалерея ОСТ 4Г 0.822.007


 =============================================================

 Втулки резьбовые запрессовываемые -   ОСТ 4Г 0.822.008


ОСТ 4Г 0.822.008

   Таблица перевода обозначений втулок БА - ЮПИЯ - СКАЧАТЬ

и основных характеристик: назначение, применяемость, конструкция-эскиз, номиналы резьб, материалы, покрытие.

Фотогалерея ОСТ 4Г 0.822.008


------------------------------------------------------------------------------------------------------------------

Выбор типоразмера развальцовываемых резьбовых втулок в зависимости от толщины листа ( стр. 16, ОСТ 4Г 0.822.003 выдержка )



S (толщина металла)

l (из таблицы типоразмера втулок)

Развальцовка без буртика

Развальцовка с буртиком

0.5

-

1.2

0.8

-

1.6

1.0

1.0

1.2

1.2

2.0

1.5

1.6

2.5

1.6

2.0

2.0

3.0

2.5

2.5

3.6

3.0

3.0

4.0

3.5

3.6

4.5

4.0

4.0

5.0

5.0

5.0

-

Отверстия в изделиях под установку развальцовываемых резьбовых втулок
Отверстия в изделиях под установку втулок выполняютя в соответствии с табл. 1 и 2.
Таблица 1

Развальцовка

Отверстия в изделиях

Характерная особенность

Эскиз

Эскиз

без буртика

с буртиком

Таблица 2

D1 (из таблицы типоразмеров втулок)

d H11

d1 H11

d2 H14

3.0

3.0

4.0

3.4

3.8

3.8

4.8

4.2

4.5

4.5

6.3

5.0

5.0

5.0

6.7

5.8

5.6

5.6

7.5

6.5

6.0

6.0

8.0

7.0

6.3

6.3

8.5

7.3

6.7

6.7

9.0

7.8

7.1

7.1

9.5

8.0

7.5

7.5

10.5

9.0

8.0

8.0

11.0

9.5

9.0

9.0

12.0

10.5

9.5

9.5

13.0

11.0

10.5

10.5

14.0

12.0

11.0

11.0

14.5

12.5

13.0

13.0

16.5

14.5





Фотогалерея

Втулки резьбовые развальцовываемые глухие,  ЮПИЯ 715331.002-29, ОСТ 4Г 0.822.003

 Втулка ОСТ 4Г 0 822.009, ЮПИЯ 713.361.003-12

 Втулка ОСТ 4ГО 822.009, ЮПИЯ 713.361.003-17

Втулка ЮПИЯ 713361.003-11, ОСТ 4Г0.822.009

Втулка ЮПИЯ 713361.003-11, ОСТ 4Г0.822.009
